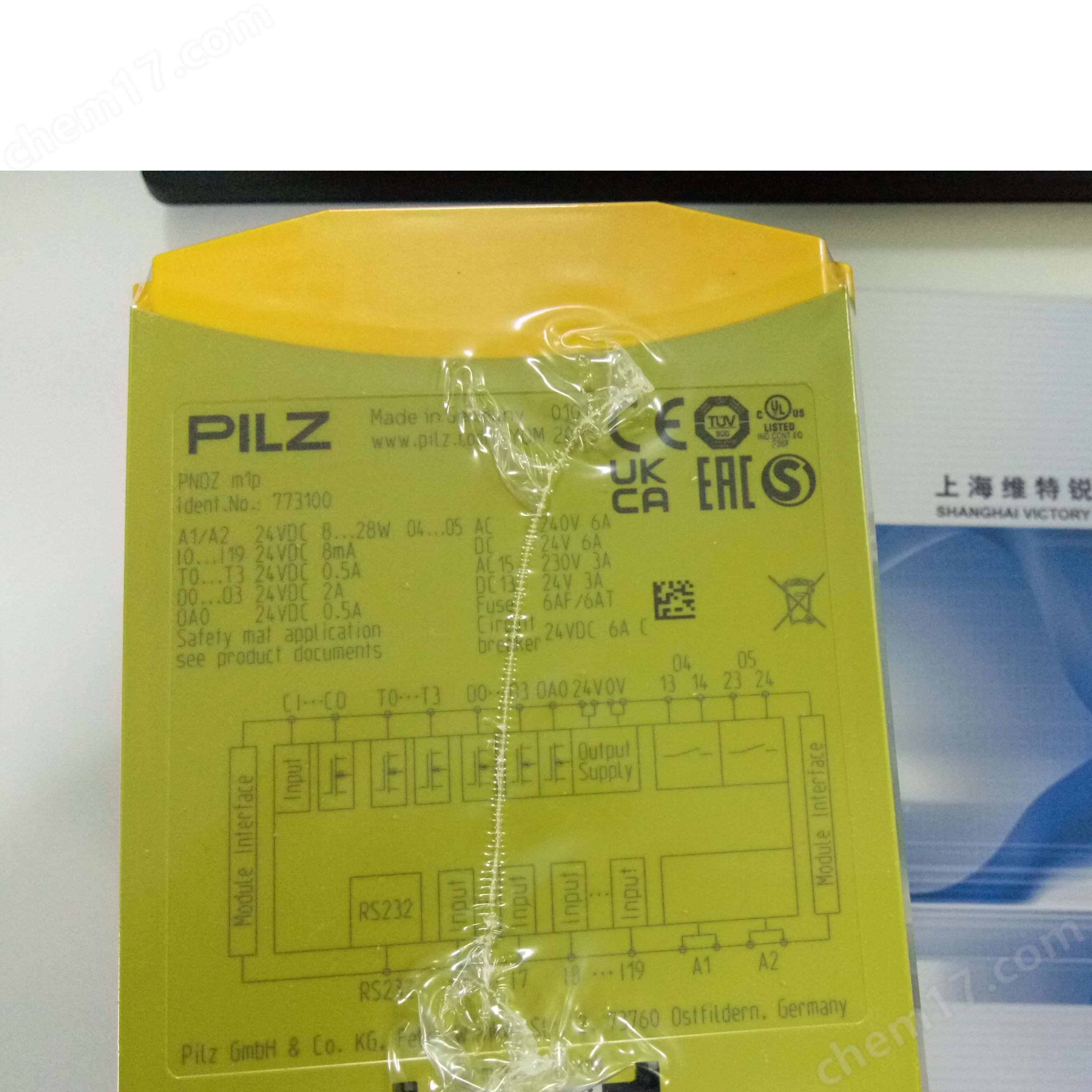

PILZ繼電器827260,774500,774150

參數

輸入?yún)?shù)

控制電壓：AC/DC 24V、110V、230V（常見規格，具體型號如PNOZ X系列支持寬電壓范圍DC 24-240V）

輸入信號類型：數字量（觸點輸入）、模擬量（部分型號支持4-20mA或0-10V，用于速度、位置監測）

響應時間：≤10ms（安全繼電器典型值，確保緊急停機信號快速處理）

輸出參數

輸出觸點類型：常閉（NC）/常開（NO），通常配置2-4組安全觸點（如PNOZ s5系列含3NC+1NO）

額定電流：AC 250V時5A/10A（ resistive load，感性負載需降額使用）

電氣壽命：≥10?次操作（機械壽命≥10?次）

環境參數

工作溫度：-25℃~+55℃（標準工業級，部分高溫型號可達+70℃）

存儲溫度：-40℃~+85℃

防護等級：IP20（面板安裝）、IP65（部分模塊式型號，如PNOZmulti 2）

抗振動/沖擊：符合IEC 60068-2-6（振動50Hz，10g加速度）和IEC 60068-2-27（沖擊30g，11ms）

功能范圍

安全功能

安全聯鎖：監測急停按鈕、安全門、光柵等裝置的狀態，觸發時切斷危險輸出

雙手控制：強制操作人員雙手同時操作，防止單手誤觸發（如PNOZ e1/e2系列）

速度監控：通過編碼器信號監測設備超速/欠速（如PNOZ s7系列，支持0-10kHz頻率輸入）

診斷功能：實時檢測內部電路故障（如線圈斷線、觸點熔焊），并通過LED指示燈或通訊接口報警

擴展功能

模塊化配置：支持通過擴展模塊增加輸入/輸出點數（如PNOZmulti 2可擴展至144個I/O）

通訊集成：PROFINET、EtherCAT、Modbus TCP/IP（部分智能型號，如PNOZ m1p）

時間延遲：可調延時范圍0.05s~300s（用于順序控制或緩沖停機）

介質

工作介質：無特殊介質要求，繼電器內部為固態電路或機械觸點，外部環境需避免腐蝕性氣體、粉塵（建議安裝在控制柜內）

流量/壓力/粘度/揚程：非適用參數（PILZ繼電器為電氣控制元件，不直接接觸流體介質，相關參數與機械執行機構關聯）

動作精度：延時精度±5%（設定值），溫度漂移≤0.1%/℃

信號采集精度：模擬量輸入誤差≤±0.5% FS（如速度監控時的頻率測量精度）

機械行程：繼電器觸點行程0.5~1mm（機械觸點式），固態繼電器無物理行程

安裝尺寸：標準DIN導軌安裝（35mm），寬度17.5mm~105mm（依型號而定，如PNOZ X1為22.5mm，PNOZmulti 2為105mm）

性能特點

安全認證：符合EN ISO 13849-1（PL e/SIL 3）、IEC 61508（SIL 2/3），滿足全球工業安全標準

高可靠性：采用雙通道冗余設計，單一故障不導致安全功能失效

快速響應：安全輸出切斷時間≤15ms（急停信號觸發時），降低事故風險

易用性：免編程（通過DIP開關或軟件配置，如PNOZmulti Configurator），減少調試時間

應用領域與場景

制造業

汽車生產線（焊接機器人、裝配線安全門監控）

機床（CNC加工中心急?？刂?、防護門聯鎖）

包裝機械（雙手啟動控制、薄膜張力安全監控）

物流與倉儲

堆垛機、 conveyor系統（超速保護、急停聯鎖）

食品與醫藥

灌裝設備（安全門聯鎖，防止異物進入）

制藥機械（符合FDA要求的安全控制）

能源與基建

風力發電機（機艙安全聯鎖、超速保護）

電梯/升降機（安全鉗觸發監控）

安裝方式

DIN導軌安裝：35mm標準導軌，水平或垂直安裝（推薦水平，避免散熱不良）

面板安裝：通過卡扣或螺絲固定，開孔尺寸需匹配產品手冊（如PNOZ X系列開孔22.5mm×70mm）

接線方式：螺絲端子（M3.5， torque 0.5~0.6N·m）或彈簧端子（部分型號，如PNOZsigma）

注意事項

安全間距與發熱元件（如變頻器）保持≥50mm距離，防止高溫影響觸點壽命

接線規范區分安全電路（棕色/藍色）與非安全電路（其他顏色），避免短路

接地要求PE端子需可靠接地（接地電阻≤4Ω），減少電磁干擾

每6個月檢查觸點狀態（通過診斷LED或測量接觸電阻，應≤100mΩ）

軟件配置進行參數設置，配置后需備份程序

PILZ繼電器以高安全性、模塊化設計、快速響應為核心優勢，廣泛應用于需要嚴格安全控制的工業場景。其參數覆蓋寬電壓范圍環境耐受性，功能集成安全聯鎖、速度監控等，配合全球安全認證，為設備提供可靠的風險防護。安裝時需注意電氣隔離與散熱，定期維護可進一步延長使用壽命
