單晶x射線衍射儀儀器特點：

整機采用可編程序控制器PLC控制技術；

操作方便，一鍵式采集系統；

模塊化設計，配件即插即用，無需校準；

觸摸屏實時在線監測，顯示儀器狀態；

高功率X射線發生器，性能穩定可靠；

電子鉛門聯鎖裝置，雙重防護。

單晶x射線衍射儀儀器功能：

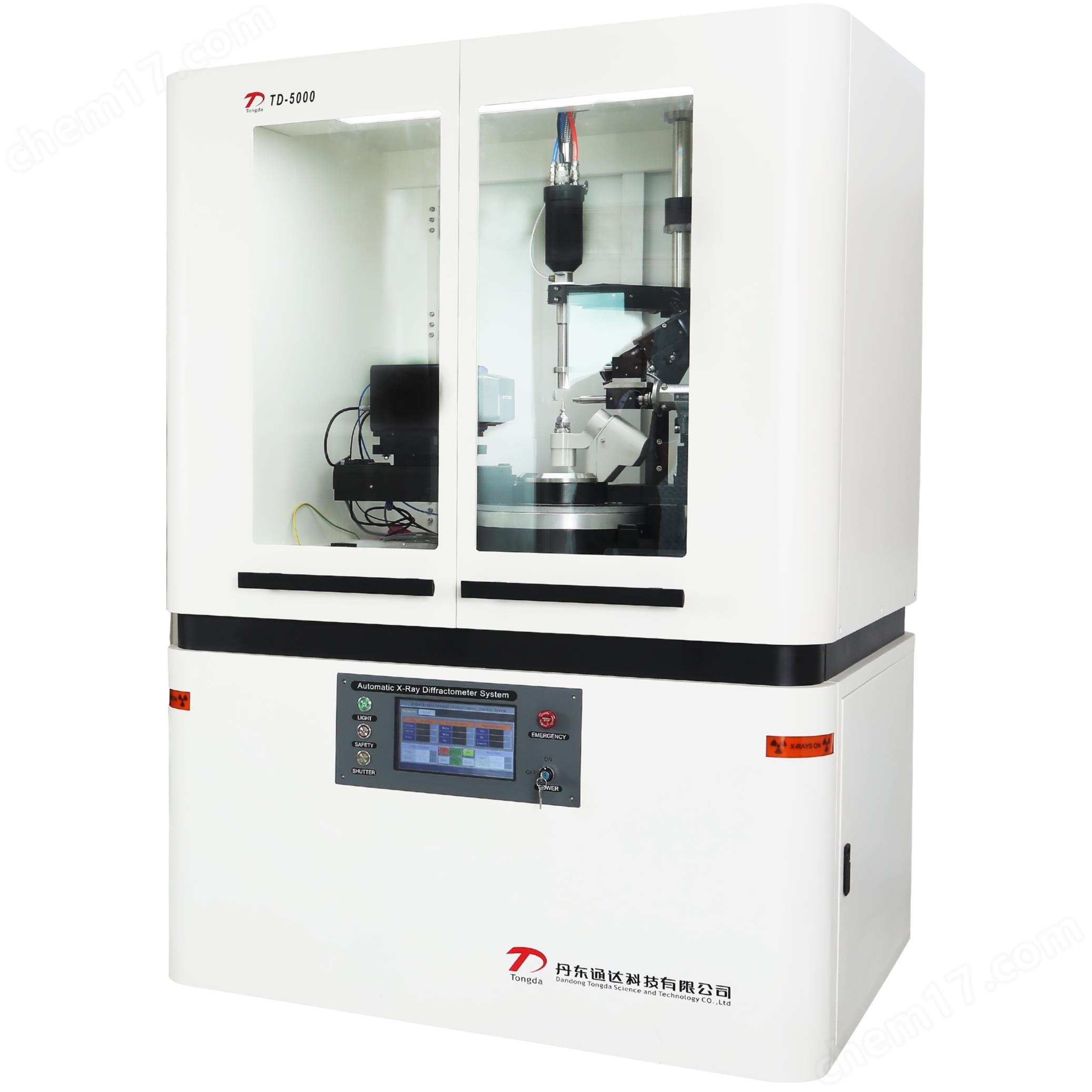

TD-5000 X射線單晶衍射儀主要用于測定無機物、有機物和金屬配合物等結晶物質的三維空間結構和電子云密度，分析孿晶、無公度晶體、準晶等特殊材料結構。測定新化合物(晶態)分子的準確三維空間(包括鍵長、鍵角、構型、構象乃至成鍵電子密度)及分子在晶格中的實際排列狀況;可以提供晶體的晶胞參數、所屬空間群、晶體分子結構、分子間氫鍵和弱作用的信息以及分子的構型及構象等結構信息。它廣泛用于化學晶體學、分子生物學、藥物學、礦物學和材料科學等方面的分析研究。

儀器精度：

2θ角重復精度：0.0001°；

ZUI小步進角度：0.0001°；

溫度控制范圍：100K—300K；

控制精度：±0.3K。

測角儀：

采用四圓同心技術來保證無論發生怎么樣的轉動均可使測角儀中心保持不變,實現獲得精準的數據的目的,得到更高的完整率，四圓同心是常規單晶掃描的必要條件。

探測器的設計是X射線探測器領域的一次革命性成果,其能夠?qū)崿F(xiàn)較好的數據質量的同時保證低功耗和低冷卻的特點,該探測器將單光子計數和混合像素這兩項關鍵技術相結合,應用于同步輻射和常規實驗室光源等各個領域,有效排除讀出噪聲和暗電流的干擾,混合像素技術可以直接探測X射線,更易分辨信號,并且此探測器可以高效提供優質數據,可以從您的較具挑戰性的樣品中獲得較佳數據。

探測器：

探測器能夠?qū)崿F(xiàn)較好的數據質量的同時保證低功耗和低冷卻的特點,該探測器將單光子計數和混合像素這兩項關鍵技術相結合，應用于同步輻射和常規實驗室光源等各個領域，有效排除讀出噪聲和暗電流的干擾，混合像素技術可以直接探測X射線，更易分辨信號，并且探測器可以高效提供優質數據。

探測器特點（可選配）：

敏感區域 [mm2]：83.8 × 70.0

像素尺寸 [µm2]：172 × 172

像素間距：< 0.03%

zui大幀速率[Hz]：20

讀出時間[ms]:7

能量范圍[keV]:3.5 - 18

低溫設備：

通過低溫設備采集的數據結果更加理想，在低溫設備的作用下可提供更多的優勢條件可以使不理想的晶體獲得理想的結果，也可使理想的晶體獲得更理想的結果。
溫度控制范圍:100K~300K；    控制精度:±0.3K;    液氮消耗量:1.1~2升/小時；

控制軟件及測試結果：

可選附件：

多層膜聚焦透鏡：

X射線管功率：30W或50W等；發散度：0.5~1 mrad；

X射線管靶材：Mo / Cu 靶；焦斑：0.5~2 mm。
