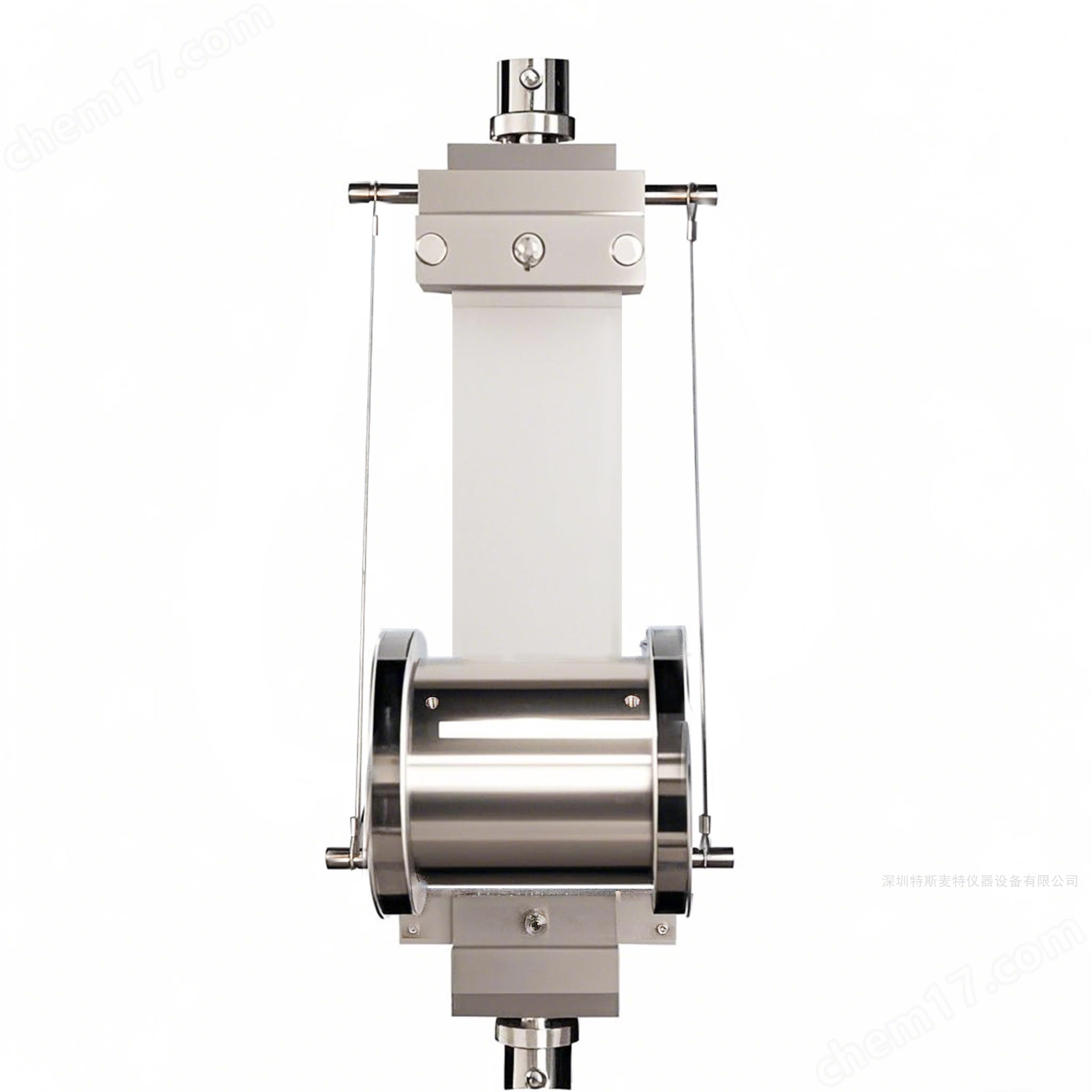

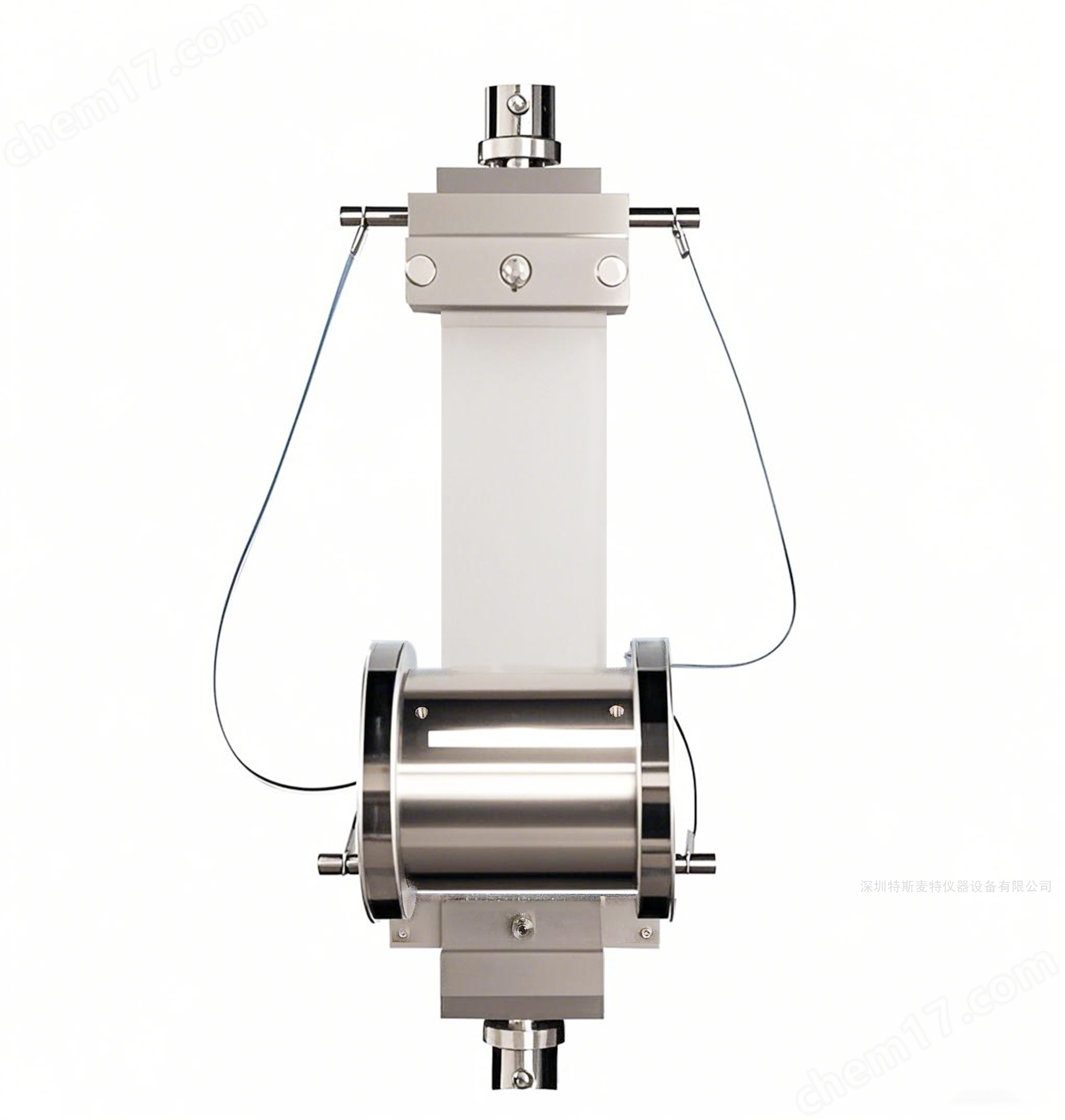

ASTM D1781復材滾筒剝離夾具是一種用于測定夾層結構中柔性面層與芯材之間粘合劑剝離強度的專業夾具，其設計符合ASTM D1781標準。

以下是對該夾具的詳細介紹：

- **結構組成**：夾具主要包括一個帶凸緣的滾筒，滾筒用于纏繞并剝離試樣的柔性面，滾筒上通常配有 integral clamp（整體夾具），用于固定試驗組件的自由端。夾具的另一端連接到力傳感器上，此外，還包括柔性加載帶或電纜以及合適的夾具，用于固定試樣。- **主要參數**：不同廠家生產的夾具參數可能會有所差異，但一般來說，滾筒半徑常見為50mm，法蘭半徑為65mm，如按照標準推薦，試樣寬度為76mm，長度至少305mm。也有夾具的滾筒直徑為102mm，最大樣品寬度為75mm。- **工作原理**：將試樣的柔性面纏繞在滾筒上，剛性面固定在夾具的基部或固定夾上。當萬能試驗機的十字頭以恒定速度移動時，滾筒會向上滾動，從而對試樣的粘合界面產生剝離力，持續記錄力和位移數據，以計算剝離強度。- **安裝與使用方法**：首先用插銷將上夾具與試驗機連接，然后在桌面將鋼帶卷起，戴好手套后，松開滾筒組件上的鉗口，將試樣被剝離面板的一頭垂直放入滾筒夾具，用內六角扳手鎖緊固定，把滾筒旋轉回正確方向后用插銷固定。再將試樣另一頭裝入夾具內，保證試樣軸線與滾筒軸線垂直，接著用棘輪扳手?jǐn)Q緊緊定螺釘，最后安裝上夾具保護裝置，防止試驗過程中試樣意外跌落。- **適用范圍**：主要用于測試蜂窩芯板、熱塑性復合材料、飛機機身面板等夾層結構材料中柔性面層與剛性芯材之間的粘合強度，在航空航天、汽車、船舶和復合材料等行業有著重要應用。
