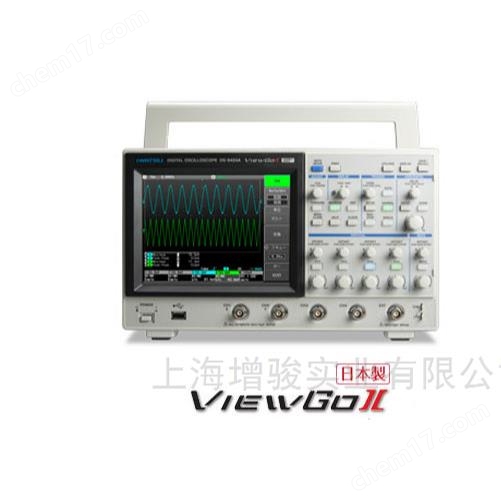

日本巖崎DS-5414A/DS-5412A 數字示波器
- 公司名稱 上海增駿實業有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 代理商
- 更新時間 2026/3/6 9:17:33
- 訪問次數 28
聯系方式：王冬霞13564689660 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
存儲記錄儀，溫度記錄儀，數據采集器，波形記錄儀，數字示波器，直流穩壓電源，LCR測試，電阻測試儀，功率計，風速儀
| 采樣率 | 2GS/sGS/s | 產地類別 | 進口 |
|---|---|---|---|
| 帶寬 | 200MHz | 類型 | 數字存儲示波器 |
| 通道數 | 2/4通道 | 應用領域 | 能源,電子/電池,道路/軌道/船舶,汽車及零部件,電氣 |
日本巖崎DS-5414A/DS-5412A 數字示波器介紹：
日本巖崎DS-5414A/DS-5412A 數字示波器200MHz，2GS/s 4/2通道 500k點。所有機型的采集速率均為2GS/s，硬拷貝輸出支持PNG的透過屬性，支持平均有效次數的顯示。
數字示波器“ViewGoⅡ”DS-5400A系列
高清波形、模擬訓練
價格適中的日本原產
帶寬 100、200MHz
2GS/s 4/2通道 500k點
500k點
DS-5400的新功能
所有機型的采集速率均為2GS/s
硬拷貝輸出支持PNG的透過屬性
支持平均有效次數的顯示
DS-5400A系列 功能簡介
100MHz 機也支持2GS/s
所有機型均支持2GS/s。通過雙通道耦合，可使最高采樣速率從1GS/s 提升至2GS/s。
PNG圖像數據保存格式支持透過型
支持PNG的透過屬性，制作文檔時可疊加波形。
支持各周期的參數測量*
自動測量導入的各周期(時間軸)波形?？赏?/span>過長存儲器導入大量數據，看清最大、最小值的偏差。還可分析光標夾入的區間。在用途方面，可用于馬達旋轉的順滑度、機電設備的時序錯誤、旋轉設備的負載所致變動、旋轉編碼器的旋轉不均衡等測量。
*在垂直軸的波形參數中，1個掃頻顯示1次測量值。
探頭選擇功能
選擇本公司生產的探頭型號后，即會自動設置衰減比和耦合。顯示型號、垂直范圍的帶寬、輸入耦合。
CH間相位偏移調整功能
可執行最大500ns*的相位偏移調整。
例如，通過電流探頭與電壓探頭之間的相位調整，可進行更加精準的功率波形運算。
*將水平軸設置為優先相位時(回放功能的波形數量設有限制)。
全面掃頻功能>
可重置回放波形、平均化處理、存留時間、波形參數自動測量、合格與否判定、記錄等測量數據。
數字示波器“ViewGoⅡ”DS-5400A系列 規格
| DS-5424A | DS-5422A | DS-5414A | DS-5412A | |
|---|---|---|---|---|
| 頻率帶寬（-3dB） | 200MHz | 100MHz | ||
| 上升時間 (代表值) | 1.75ns | 3.5ns | ||
| 輸入ch數 | 4 | 2 | 4 | 2 |
| 最高采樣速率 | 2GS/s（通道耦合時）、1GS/s（使用全通道時） | |||
| 等值采樣速率 | 100GS/s | |||
| 峰值檢測分辨率 | 1ns | |||
| 平均功能 | 2～256次（2的乘方次） | |||
| 記憶長度 | 500k點/ch（全通道） | |||
| 垂直分辨率 | 8位 | |||
| 輸入電壓范圍 | 2mV/div ～ 10V/div | |||
| 偏移電壓 | 2mV/div ～ 50mV/div : ±1V、50.2mV/div ～ 500mV/div : ±10V、502mV/div ～ 10V/div : ±100V | |||
| Deskew | 0～500 ns | |||
| DC增益確率 | ±(1.5% + 0.5%滿量程) | |||
| 最大輸入電壓 | ±400 Vpk | |||
| 帶寬限制濾波器 | 模擬方式：20MHz、2MHz、200kHz | |||
| 輸入耦合 | GND、DC 1MΩ、AC1MΩ | |||
| 輸入阻抗 | 1 MΩ±1.0 % || 20 pF±2 pF（DC1MΩ） | |||
| 探頭靈敏度 | 自動檢測：1：1、10：1、100：1、1000：1 手動設置：1：1、5：1、10：1、20：1、50：1、100：1、200：1、500：1、1000：1、2000：1 | |||
| 時間軸范圍 | 2ns/div ～ 50s/div | 5ns/div ～ 50s/div | ||
| 標準探頭 | SS-0130R(按通道數標配) | |||
| 滾動模式 | 50ms/div ～ 50s/div (100kS/s max) | |||
| 時鐘精準度 | ±10 ppm | |||
| 觸發功能 | ||||
| 觸發功能 | 邊緣、脈數、脈寬、周期、丟失、電視 | |||
| 觸發模式 | AUTO、NORMAL、SINGLE、STOP | |||
| 電視觸發(規格)/線路設置范圍選擇/ 選擇字段 | NTSC、PAL、Custom / 最多3000 / 1、2、4、8 | |||
| 脈數觸發設置范圍 | 1～9999個事件 | |||
| 脈寬觸發時間設置范圍 | 15ns～50s | |||
| 周期觸發時間設置范圍 | 40ns～50s | |||
| 丟失 觸發時間設置范圍 | 50ns～50s | |||
| 觸發源 | 全頻道、EXT（±0.5V）、EXT10（±5.0V）、線路 | |||
| 觸發斜率/耦合 | 正、負 / AC、DC、高頻抑制、低頻抑制、噪聲抑制 | |||
| 顯示器/分辨率 | ||||
| 顯示器/分辨率 | 7.5型 彩色 TFT液晶(觸摸屏幕)/ VGA：640 × 480 pixels | |||
| 顯示模式 | YT、XY、XY 觸發 | |||
| 矢量連接 | 采樣點間插值顯示、點顯示 | |||
| 模擬存留時間 | 單色色階顯示、色譜顯示 | |||
| 存留時間顯示時間 | 100ms、200ms、500ms、1s、2s、5s、10s、無窮 | |||
| 保存內部波形 （REF存儲器） | 5 波形 | |||
| AUTO SETUP功能 | 啟用、禁用 可設置 | |||
| 保存前面板設置 | 內部存儲器可保存5個設置、USB存儲器 | |||
| 參數測量、光標、縮放、運算、回放功能 | ||||
| 參數測量 | 最大、最小、峰到峰、實際值、周期實際值、平均值、周期平均值、波峰、波谷、波峰 -波谷、上升過沖、下降過沖、上升時間20-80%、下降時間80-20%、上升時間10-90%、下降時間90-10%、頻率、周期、+脈數、-脈數、 +脈寬、-脈寬、占空比、積分、相位偏移(+/-)、相位偏移@電平 | |||
| 同步測量數/統計值顯示 | 最大4個參數/最大值、最小值、測量次數 | |||
| 光標 | 時間、振幅、時間&振幅、光標值 | |||
| 縮放 | 按下前面板的Zoom按鈕，另啟網格顯示放大波形 | |||
| 運算功能 | 加法/減法/乘法/FFT (最大8k點、矩形、漢寧窗/平頂窗函數) | |||
| 重調/單位轉換 | a＊x+b (x:輸入電壓、a、b:自定義) ／volt、ampere、watt、℃、無顯示 | |||
| 回放 | 自動記錄波形，最多可保存1024個波形，可回放 | |||
| 頻率計 | 6位 | |||
| 接口 | 支持USB 2.0HS（設備、主機）、GPIB（工廠選配件DS-576） | |||
| AUX接口 | 外部選配件專用連接器 | |||
| 保存波形數據 | 通過二進制、ASCII、Mathcad、運算(ASCII)、運算(Mathcad)保存于USB存儲器 | |||
| 硬拷貝輸出 | 以TIFF、BMP、PNG(支持透過)格式保存于USB存儲器 或?qū)D像輸出至支持PictBridge® 的打印機 | |||
| 校正信號輸出 | 方形波 1kHz、3Vp-p | |||
| 電源/消耗功率 | AC100～240Vrms(50/60Hz), AC100V～120V(400Hz) / 95VA(60W)max | |||
| 尺寸/主機重量 | 約330Wx190Hx124D mm ／ 約3.7kg | |||
| 環境條件 | ||||
| 性能保證溫度 | 10 ～ 35℃ | |||
| 動作溫度 / 濕度 / 高度 | 溫度0～40℃／濕度5～80％RH≦30℃(不得結露)、 55％RH以下 40℃(不得結露) / 高度2000m以下 | |||
| 標配附件 | ||||
| 探頭(按通道數)、電源線(1)、前面板外蓋(1)、使用說明書(CD-ROM)(1)、用戶指南(1) | ||||
| 選配件 | ||||
| GPIB接口 DS-576 (工廠選配件) | GPIB：IEEE488.2 | |||
| 探頭專用電源 DS-579 (工廠選配件) | 本公司有源探頭專用電源 雙系統 | |||
