| 產地類別 |
進口 |
頻率范圍 |
10kHz-10MHz--SPEC 模式 |
| 串行接口 |
RS232，57.6kBits-1 |
A/D轉換器 |
8 bits (unipolar) |
| 熔斷電流 |
1.6A （延時） |

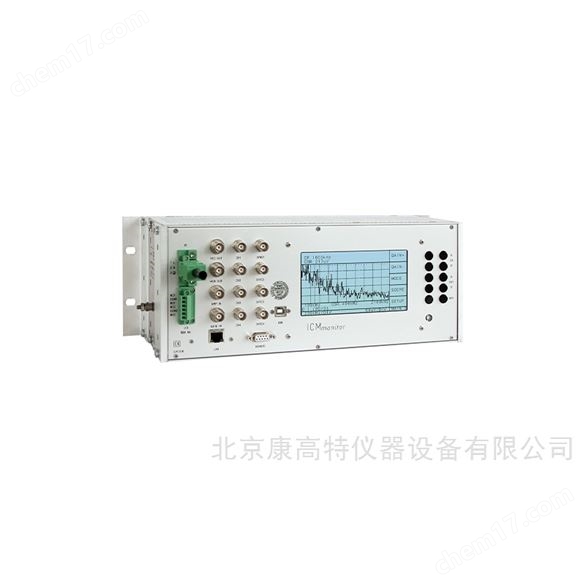

德國PDSG ICMmonitor 局放檢測儀，ICMmonitor是一款緊湊型、性能*的中、高電壓絕緣評估檢測儀器?，F(xiàn)在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
德國PDSG ICMmonitor 局放檢測儀，ICMmonitor是一款緊湊型、性能*的中、高電壓絕緣評估檢測儀器?，F(xiàn)在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
德國PDSG ICMmonitor 局放檢測儀產品簡介：
•ICMmonitor局放檢測儀內置4通道、8通道至32通道多路采集器可對三相系統或多種傳感器進行掃描
•ICMmonitor局放檢測儀適用于長期、連續地在線對大型旋轉電機、電力電纜、電力變壓器和GIS開關進行局部放電監測
•ICMmonitor局放檢測儀是一款緊湊型、性能*的中、高電壓絕緣評估檢測儀器
•ICMmonitor局放檢測儀是數字局放檢測儀Power Diagnostix ICMseries其中的一款
適用范圍
•變壓器的局部放電在線監測及帶電檢測。
•旋轉電機、電力電纜、GIS 等高壓設備的局部放電在線監測及帶電檢測。
主要功能
•常規的脈沖電流法局部放電測量
•超聲波局部放電測量
•超高頻（UHF）局部放電測量
•高頻局部放電測量
ICMmonitor 局放檢測儀產品特點：
•可具有簡便的按鍵界面和液晶屏菜單
•具有各種噪聲處理技術，使其能在噪聲環境內有效地工作
•用戶可設定NQS或Qp的報*標準，這些值超標時可以進行觸發
•可與電腦進行連接進行數據下載或遠方控制
•被監視設備超過用戶設定的報*水平，ICMmonitor能給用戶設置的號碼撥號
•每一局放通道均可應用常規脈沖電流法、超聲波原理、超高頻（UHF）原理以及高頻局放測量；
•具有局部放電在線監測功能，可*性安裝或者臨時性帶電檢測；
•自帶背光式 LCD 顯示屏，屏幕對比度可調節，也可以通過軟件進行遠程顯示；
•自帶操作按鈕，通過操作按鈕對應屏幕菜單*可控制儀器，也可通過軟件進行可以遠程控制儀器；
•具有多種顯示模式：局放脈沖相對相位、累積圖譜、條形圖、投影、局放趨勢圖以及頻譜分析模式；
•具有噪聲抑制功能：窗口抑制，低電平識別器（LLD），選擇高、低通濾波器和選通抑制功能；
•在選擇 UHF 信號測量模式下，可顯示為視在電荷量 pC 值；
•具有選頻分析功能，顯示輸入信號的頻譜范圍 10kHz 至 10MHz，可選帶寬 9kHz 或 270kHz 進行測量；
•同步信號：具有內同步功能，可與主機低壓交流電源同步；外同步功能，可與試驗電源進行同步；
•具有報*信號輸出接口，儀器可設置 Qp 和 NQS 報*閾值，局放量超過閾值儀器輸出報*信號。
ICMmonitor 局放檢測儀產品訂購信息
產品 | 訂單號 |
4 通道 iCMmonitor，1/2 19 英寸桌面外殼 | PX10301 |
4 通道 iCMmonitor，2/3 19 英寸機架安裝外殼 | PX10371 |
4 通道 iCMmonitor，19 英寸機架安裝外殼 | PX10378 |
4 通道 iCMmonitor，DIN 導軌安裝外殼 | PX10370 |
4 通道 iCMmonitor，無顯示屏的 DIN 導軌安裝外殼 | PX10372 |
4 通道 iCMmonitor，便攜式 Explorer 箱 | PX10388 |
8 通道 iCMmonitor，便攜式 Explorer 箱 | PX10377 |
12 通道 iCMmonitor，19 英寸桌面外殼 | PX10384 |
用于戶外安裝的電纜套件（例如變壓器和開關設備） | PX17023 |
用于室內安裝的電纜套件（例如旋轉機器和電纜） | PX17199 |
用于帶 4 通道多路復用器的便攜式 iCMmonitor 的電纜套件 | PX17048 |
用于帶 8 通道多路復用器的便攜式 iCMmonitor 的電纜套件 | PX17117 |
軟件 | 訂單號 |
iCMmonitor 控制軟件 | PX19003 |
用于額外儀器的 iCMmonitor 設備驅動程序許可證 | PX19023 |
用于局部放電模式分類的 iCMexpert 軟件 | PX19002 |
選項 | 訂單號 |
8 通道多路復用器（8 個局部放電輸入，1 個同步輸入） | PX10306 |
8 通道多路復用器（8 個局部放電輸入，8 個同步輸入） | PX10302 |
12 通道多路復用器（12 個局部放電輸入，1 個同步輸入） | PX00408 |
內置監控 Web 服務器 MWS | PX00054 |
外部監控 Web 服務器 MWS，DIN 導軌安裝 | PX00058 |
移動通信接口 MC12 | PX00059 |
移動通信接口的 2 年期 VPN 許可證 | PX00060 |
移動通信接口的 10 年期 VPN 許可證 | PX00063 |
IEC 61850 接口 | PX10020 |
四個輔助輸出 | PX10356 |
八個輔助輸出 | PX10354 |
四個輔助輸入 | PX10352 |
六個輔助輸入 | PX10407 |
工業監控柜 PDMR500 | PX00001 |
工業監控柜的溫度控制系統 | PX00056 |
預裝軟件的遠程控制計算機系統 | PX00000 |
IP55 防護外殼 ICMoutlander | PX10381 |
請注意：測量電纜不隨儀器提供，必須單獨訂購。 |
|
ICMmonitor 局放檢測儀技術參數
| 采集單元 |
|
| 工作電壓 | 85–264 VAC，47–440 Hz （自動的） |
熔斷電流
| 1.6A （延時）
|
電源要求
| 大約 40VA
|
顯示及屏幕尺寸 | 背光式 LCD，120mm×64mm
|
顯示分辨率
| 128 x 240 Pixel b/W
|
| 操作 | 10 個菜單按鈕
|
輸入阻抗
| （PD） 50Ω（不使用前置放大器）；10kΩ//50pF（RPA1 輸入，可選擇的）
|
輸入靈敏度
| ＜400μV （RPA2 輸入，標準的，AMP 模式）；＜200μV （RPA1 輸
入，可選擇的，AMP 模式）；＜5μV （9kHz 帶寬，SPEC 模式）；
＜50μV （270kHz 帶寬，SPEC 模式）
|
*大輸入電壓
| 5V（AMP 模式）；120mV（270kHz 帶寬，SPEC 模式）；
5mV（9kHz 帶寬，SPEC 模式）；140Vrms（200Vpeak）（SYNC 輸入）
|
低頻截止頻率（-6dB）
| 40、80 或 100kHz （軟件控制，AMP 模式）
|
高頻截止頻率（-6dB）
| 250、600 或 800kHz （軟件控制，AMP 模式）
|
采集帶寬
| 2MHz-20MHz （內置 RPA2，標準的，AMP 模式）；40kHz-800kHz （內
置 RPA1，可選擇的，AMP 模式）；300MHz-2000MHz （外部 FCU2，
可選擇的，AMP 模式）
|
頻率范圍
| 10kHz-10MHz （SPEC 模式）
|
帶寬
| 9kHz 或 270kHz （SPEC 模式）
|
同步信號
| 耦合輸入，和自動與電源同步；10Hz-510Hz （自動）
|
外部同步（可選擇）
| *大輸入 100Vrms，1MΩ//200pF
|
記錄器輸出（可選擇）
| 0-10V，R=100Ω（重新轉換模擬 NQS）
|
串行接口
| RS232，57.6kBits-1
|
工作溫度
| 10-40℃ （無結露）；0-55℃（可選擇）
|
重量
| 大約 4kg （取決于選擇的配置）
|
外形尺寸
| 便攜式版本 133×236×295mm3 （H×W×D）
|
| A/D轉換器 | 8 bits (unipolar) |
