手機(jī)版
化工儀器網(wǎng)手機(jī)版
化工儀器網(wǎng)小程序
官方微信
公眾號：chem17
掃碼關(guān)注視頻號
Plasma 3000型（ICP-OES）電感耦合等離子體光譜儀測定1100變形鋁中多元素含量
1100變形鋁是通過塑性加工制成的鋁含量不低于99.00%的純鋁半成品（如板、帶、箔）。作為工業(yè)領(lǐng)域不可或缺的基礎(chǔ)材料，它憑借自身極高的純度，成為導(dǎo)電導(dǎo)熱、耐蝕防護(hù)、深度成形及表面處理等性能要求的關(guān)鍵載體。其優(yōu)異的綜合特性，使得1100鋁廣泛應(yīng)用于食品包裝、電氣元件、建筑裝飾、化工容器、熱交換及反光器材等眾多核心領(lǐng)域，如同工業(yè)的“糧食”與“基石”，為現(xiàn)代制造業(yè)和日常生活提供了性能可靠且應(yīng)用廣泛的材料支撐。
1100變形鋁合金元素分析的核心是精確測定Fe、Si、Cu等關(guān)鍵雜質(zhì)元素。Spark憑借其固體直接分析、快速多元素同時測定的優(yōu)勢，成為現(xiàn)代鋁工業(yè)元素分析的中流砥柱。ICP-OES則在痕量分析、溶液分析領(lǐng)域提供強(qiáng)大補(bǔ)充。XRF和傳統(tǒng)濕法在特定場景下仍有其價值。
本試驗(yàn)用電熱板消解處理1100變形鋁，采用鋼研納克Plasma 3000型電感耦合等離子體原子發(fā)射光譜儀對1100變形鋁中多元素含量進(jìn)行測定，該方法能同時測定多種元素含量，且方法簡便、分析周期短、穩(wěn)定性好、靈敏度高，準(zhǔn)確性好。
圖1 1100變形鋁
試劑、材料和設(shè)備
圖2 Plasma 3000
樣品制備與前處理
準(zhǔn)確稱取0.2g（精確至0.0001g）試樣于聚四氟乙烯燒杯中，加入鹽酸和硝酸，電熱板消解，消解完成后取下冷卻，轉(zhuǎn)移，定容至50mL，混勻，待測。標(biāo)準(zhǔn)曲線配制用純鋁做基體匹配。
儀器設(shè)備參數(shù)

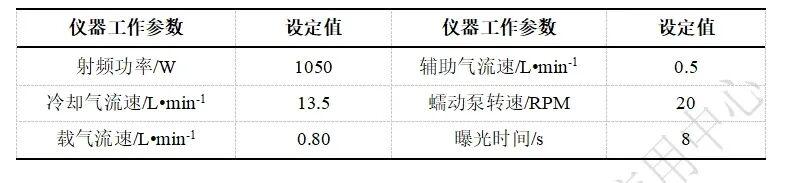

表1 儀器設(shè)備參數(shù)
結(jié)果與討論
待測元素選擇
在測定中，遵循低含量元素用靈敏線，高含量元素次靈敏線的原則，從基體干擾和背景校正兩方面考慮選出各元素的最佳測定譜線(見表2)。由于已進(jìn)行基體匹配，只考慮光譜干擾和背景影響確定分析譜線，選擇靈敏度高且無共存元素干擾的譜線作為分析線，為提高靈敏度，對多數(shù)低含量分析元素采用扣除背景方式進(jìn)行測定。

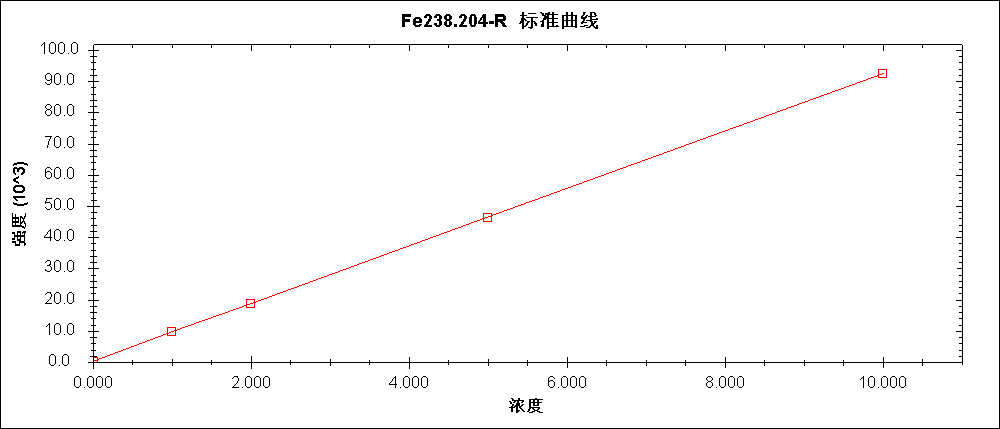

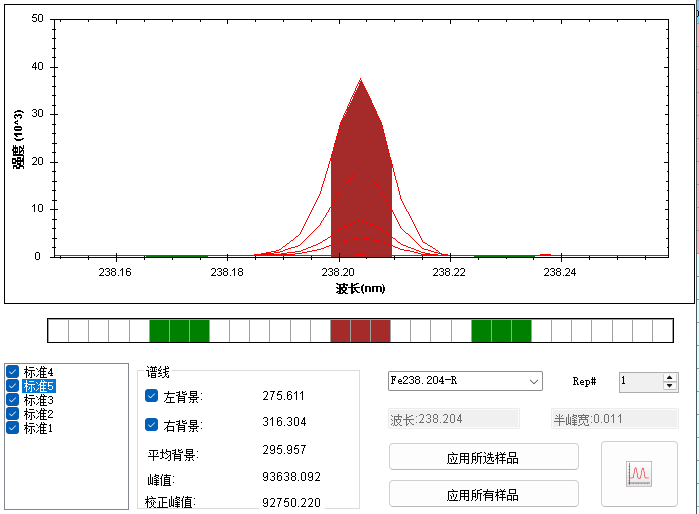

圖3 Fe元素譜圖及工作曲線

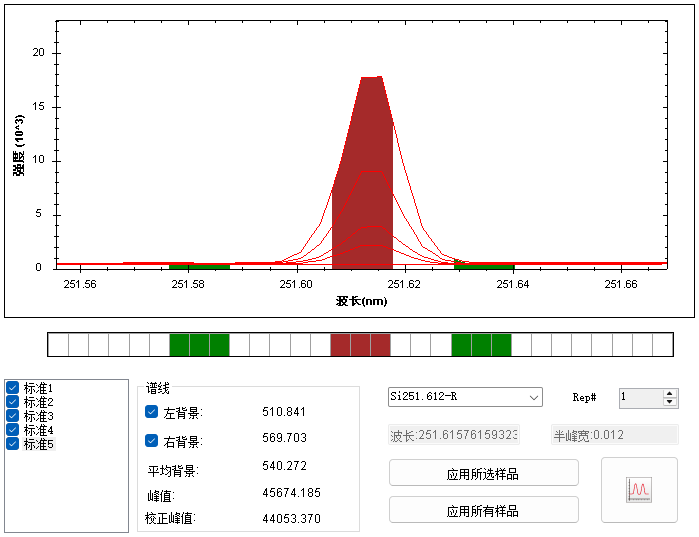

圖4 Si元素譜圖及工作曲線

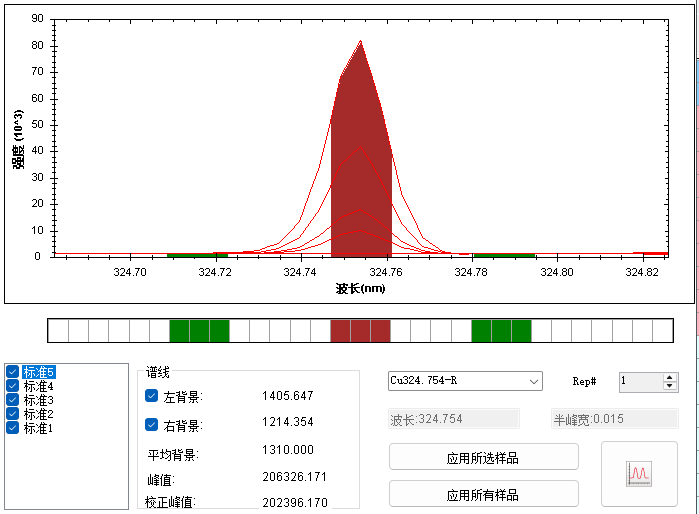

圖5 Cu元素譜圖及工作曲線

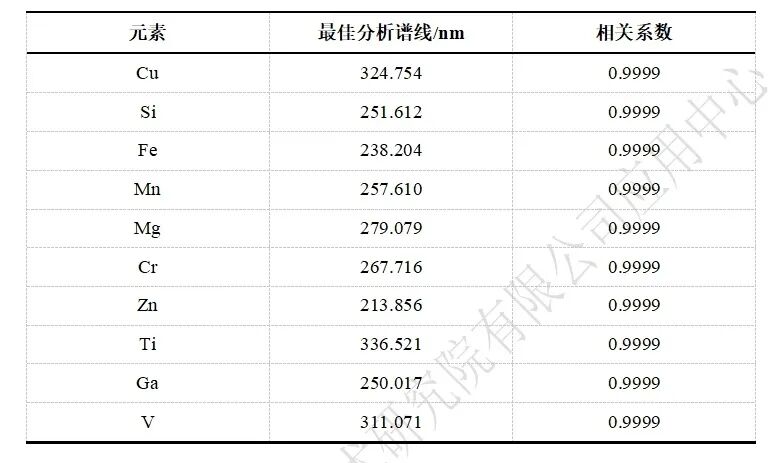

表2 待測元素譜線選擇和元素條件
從以上各元素譜圖和線性關(guān)系來看，符合方法學(xué)要求，均滿足測試的需要。
檢出限
在儀器最佳工作條件下對標(biāo)準(zhǔn)溶液系列的空白溶液連續(xù)測定11次，以3倍標(biāo)準(zhǔn)偏差計(jì)算方法中待測元素檢出限，如表3所示：

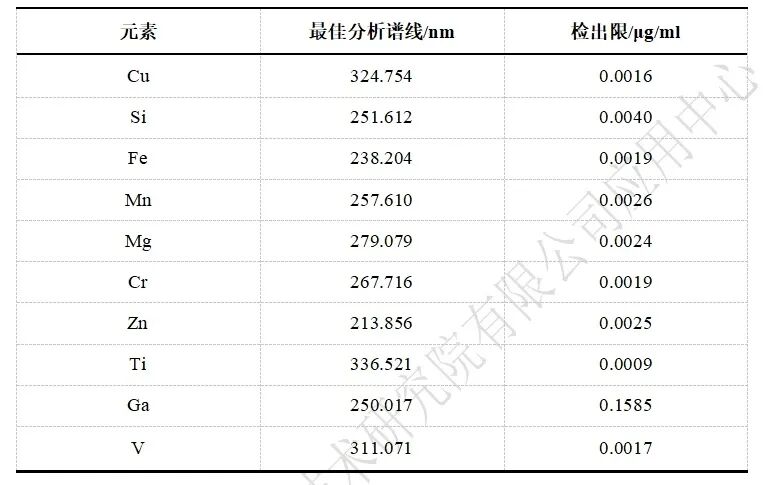

表3 方法檢出限檢測數(shù)據(jù)
準(zhǔn)確度
對AL 124/04 鋁合金標(biāo)準(zhǔn)樣品中的多元素進(jìn)行7次平行測定。樣品測定值均在標(biāo)準(zhǔn)物質(zhì)樣品的不確定度范圍內(nèi)，準(zhǔn)確度好，測定結(jié)果詳見表 4。

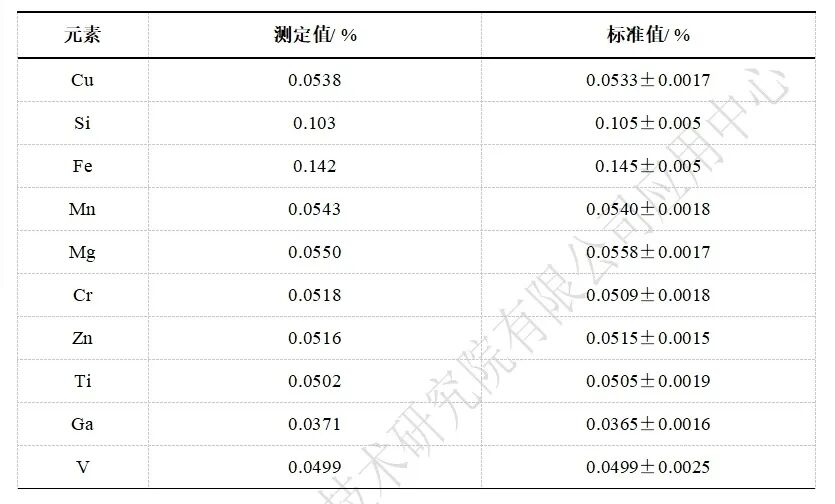

表4 準(zhǔn)確度檢測數(shù)據(jù)
本文采用鋼研納克生產(chǎn)的Plasma 3000型電感耦合等離子體發(fā)射光譜儀，對AL 124/04 鋁合金標(biāo)準(zhǔn)樣品中的多元素進(jìn)行分析，該方法能同時測定多種元素含量，且方法簡便、分析周期短、穩(wěn)定性好、靈敏度高、準(zhǔn)確性好，能滿足1100變形鋁中的元素測試需求。
相關(guān)產(chǎn)品
免責(zé)聲明
- 凡本網(wǎng)注明“來源：化工儀器網(wǎng)”的所有作品，均為浙江興旺寶明通網(wǎng)絡(luò)有限公司-化工儀器網(wǎng)合法擁有版權(quán)或有權(quán)使用的作品，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已經(jīng)本網(wǎng)授權(quán)使用作品的，應(yīng)在授權(quán)范圍內(nèi)使用，并注明“來源：化工儀器網(wǎng)”。違反上述聲明者，本網(wǎng)將追究其相關(guān)法律責(zé)任。
- 本網(wǎng)轉(zhuǎn)載并注明自其他來源（非化工儀器網(wǎng)）的作品，目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對其真實(shí)性負(fù)責(zé)，不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個人從本網(wǎng)轉(zhuǎn)載時，必須保留本網(wǎng)注明的作品第一來源，并自負(fù)版權(quán)等法律責(zé)任。
- 如涉及作品內(nèi)容、版權(quán)等問題，請?jiān)谧髌钒l(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。
采購中心
