在精密制造領域，零件的幾何精度直接影響著產品的性能與壽命。其中，圓度作為衡量旋轉體或圓形截面形狀精度的關鍵指標，對于軸承、軸類、齒輪、密封件等核心零部件至關重要。本文將系統介紹圓度的定義、測量方法、國際標準及高精度圓度測量解決方案。

一、怎樣來定義圓度呢？

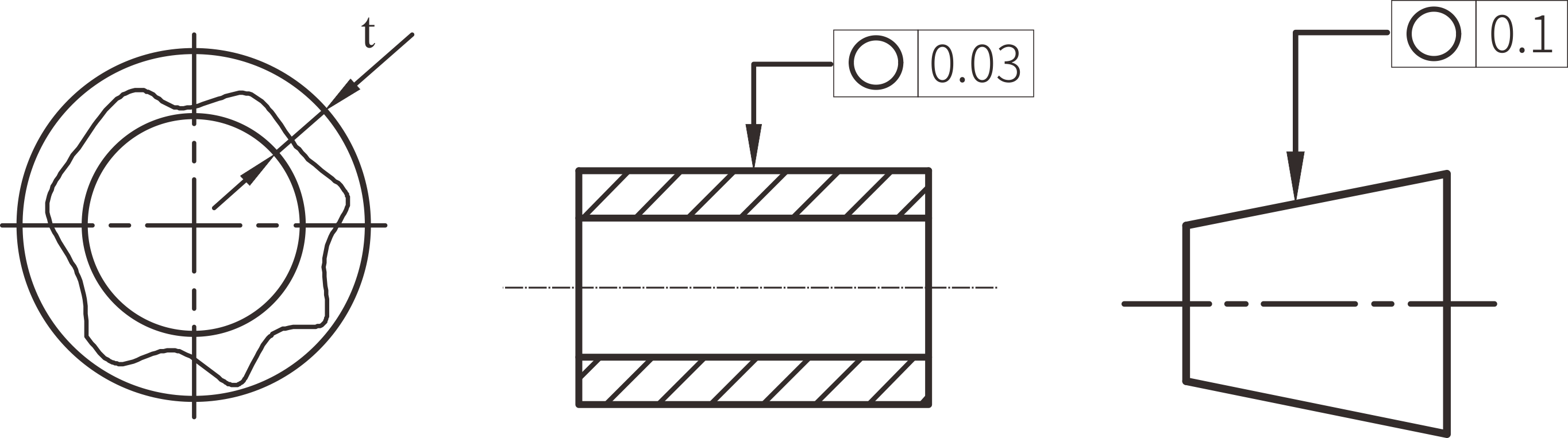

圓度，是指工件某一橫截面輪廓相對于其理想圓的偏離程度。

二、為何要測量圓度？

涉及旋轉運動的部件是工業零部件最基本、普遍的幾何形式之一，當回轉部件需有平穩運轉或低噪聲、低功耗、長壽命、高密封等要求時，部件中的回轉零件需對其圓度進行測量控制。

典型高要求應用行業： 精密軸承、電機（轉子/定子）、燃油噴射系統（油泵、噴油嘴）、發動機（曲軸、凸輪軸、氣門組件）、傳動齒輪、液壓元件等。

三、如何測量圓度？

在工業現場應用中，簡易的圓度測量方法通常有兩點法和三點法。這兩種方法的優點是使用成本低，快速高效。缺點是測量誤差大，測量精度低。

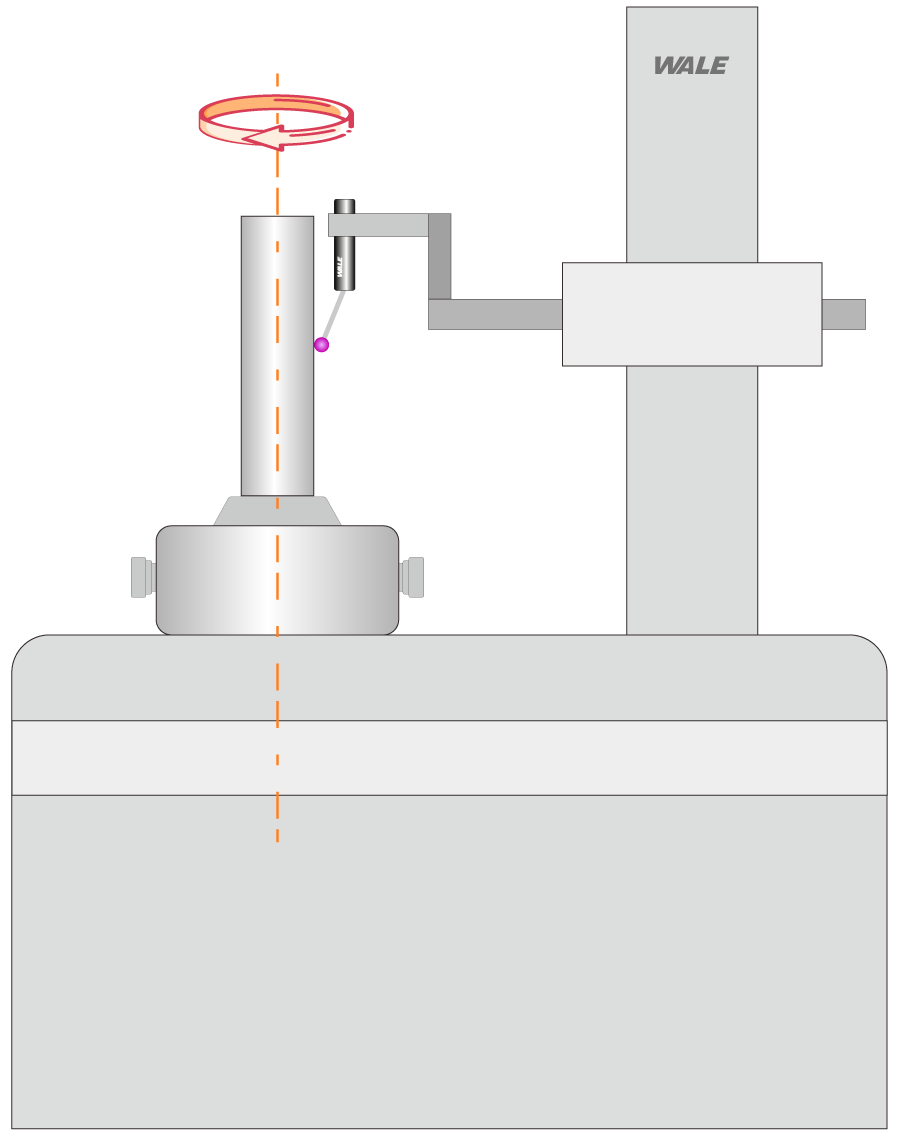

在高精度的圓度測量應用中，主流的測量方法采用的是半徑測量法，該方法需要使用專業的測量?jī)x器，其測量原理為：以精密回轉軸系為測量基準，以精密角位移傳感器、位移傳感器實時測得被測橫截面的圓輪廓數據，通過數學方法，對其進行去噪、濾波等處理，按標準規范計算圓度值。該方法測量精度可高達亞納米級。

四、圓度測量的濾波

在ISO/TS 12181-2:2003(E)標準中，對圓度測量濾波器的傳輸率，傳輸特性均有嚴格的規定，其傳輸特性如下：

不同濾波段的含義為：

1-500upr，抑制角間距小于0.72°不規則形狀；

1-150upr，抑制角間距小于2.4°的不規則形狀；

1-50upr，抑制角間距小于7.2°的不規則形狀；

1-15upr，抑制角間距小于24°的不規則形狀。

五、圓度的評定方法

圓度值的計算依賴于所選擇的參考圓。不同的評定方法會得出不同的參考圓心位置和圓度值。主要標準方法包括：

1.最小二乘圓法LSCI:擬合圓使輪廓點徑向偏差平方和最小。

2. 最小區域圓MZCI:兩個同心圓包容輪廓，使兩圓的徑向間距最小。

3.最小外接圓MCCI:尋找能完整包絡被測輪廓的最小圓。用于評估軸類零件。

4.MICI：尋找能完整內切于被測輪廓的圓。用于評估孔類零件。

五、威爾儀器介紹

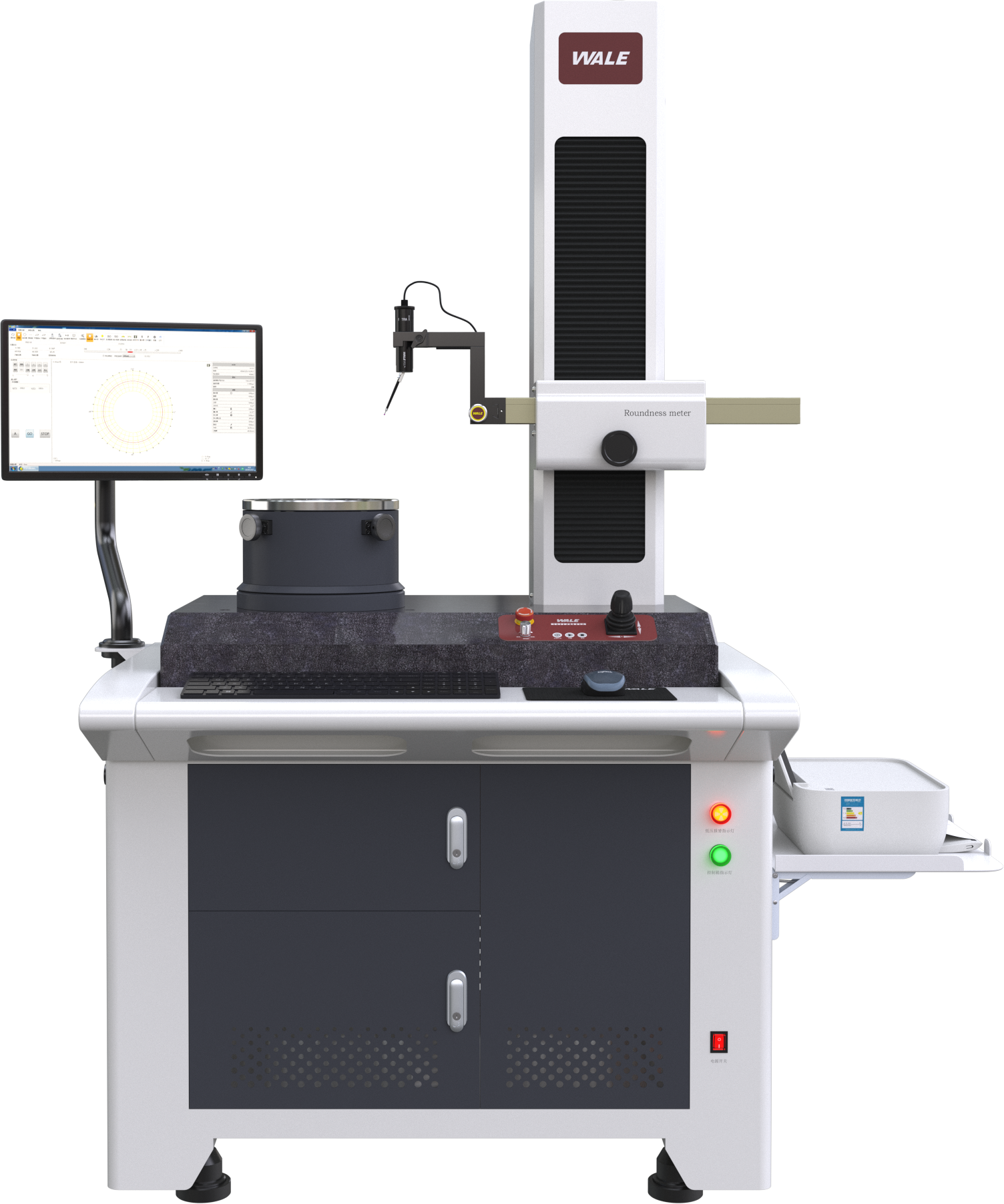

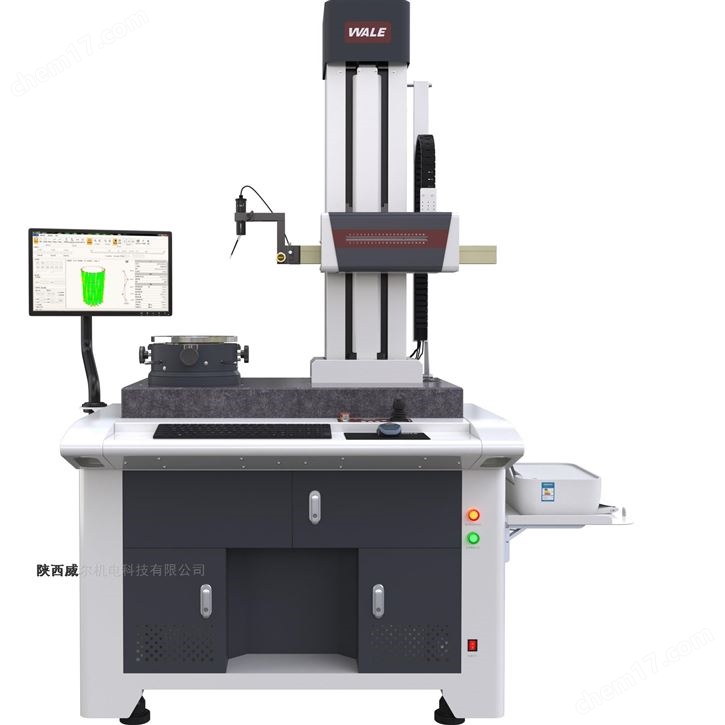

威爾RDM/RDA圓度儀系列是一款基于精密氣浮回轉主軸、精密傳感器測量橫截面圓輪廓的高精度測量儀器，并搭載專業級分析軟件完成數據到報告的閉環處理。

關鍵功能亮點：

核心測量：圓度/同心度/跳動/平面度

特色技術：氣浮主軸、可調測力傳感器

精度保障：

l 回轉精度： (0.025 + 6H/10000) μm (H=測量高度mm)

l 傳感器分辨率： 0.001μm

智能分析：缺口剔除、頻譜分析、ISO報表

高效操作：軟件快速調心調平（RDM）、軟件自動調心（RDA）、測針快速更換

穩定環境：一體式大理石防振機臺、精密除油調壓氣源裝置
