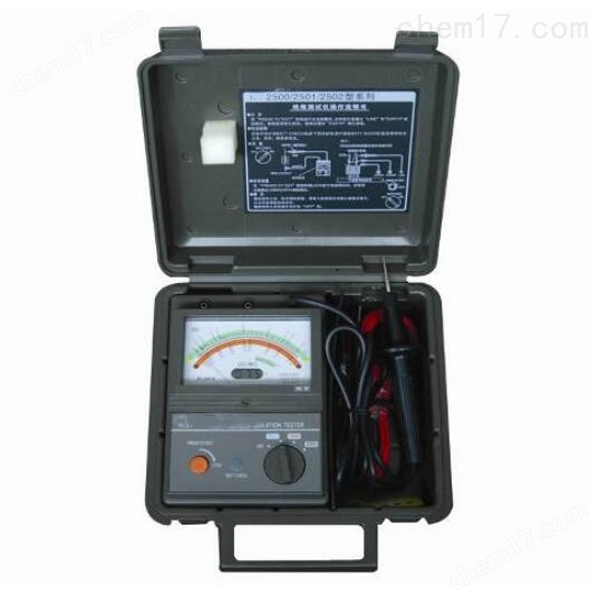

一、DMH2520/2550絕緣電阻測試儀概述

MODEL系列高壓絕緣電阻測試儀（兆歐表），采用良好的電子測量線路和元器件，適合新的電力試驗規程的要求，其輸出電壓穩定、測量范圍寬、自動換檔、讀數直觀。特別適用于電力部門，大型廠礦企業，測量電力電纜、電力變壓器、發電機及高壓開關等電氣設備絕緣電阻、吸收比等，是取代老式搖表的理想產品。

二、DMH2520/2550指針式絕緣電阻測試儀工作特性

1、工作條件

a 使用溫度：-10℃—+40℃

b 相對濕度：40℃  85%RH

c 供電電壓：DC 12V

2、性能特性

DMH2520/2550指針式絕緣電阻測試儀使用說明

　　當電源旋鈕按下工作時蜂鳴器發聲，提示有高壓出現在儀表的接線端和地端（L端和E端），在測試時，確保電路接地，通常儀表的接地保護端(G端）接大地。

4-1機械調零

   功能開關⑥置OFF位，調表針指示在“∞"刻度上。用起子轉動調零螺絲（安裝在前面板的中央）。

4-2電池檢查

　　當電池裝入儀表后，功能開關⑥置于BATT.CHECK位（電池檢測），按下電源按鈕⑤，當指針指示在BATT.OD區起始端向右，則電池電量足夠使儀表正常工作，否則需更換電池。

   注意：應避免此項長時間檢測，因為此時將比絕緣測試時消耗更大的電流。

4-3絕緣阻值讀取

本儀表為了拓寬量程，內部采用了量程自動轉換電路，因此表盤為雙色刻度顯示，上檔為綠色區，下檔為橙色區，當儀表測量絕緣阻抗時，表盤上如紅色發光二極管亮，則絕緣阻值按橙色區內的刻度值讀??；如綠色發光二極管亮則絕緣阻值按綠色區內的刻度值讀取。

根據電壓等級，儀表分為以下幾種型號：

   MODEL 2500型（2500V)              單檔

MODEL 5000型（5000V)              單檔

MODEL 2501型（250V, 500V, 1000V） 三檔

MODEL 2502型（2500V, 5000V）      兩檔

   MODEL 2503型（500V, 1000V, 2500V）三檔

單檔(MODEL 2500型、5000型）       直接讀取

三檔(MODEL 2501型)    250V檔按藍色字體讀取

500V檔按黑色字體讀取

1000V檔按紅色字體讀取

兩檔MODEL 2502型     2500V檔按黑色字體讀取

5000V檔按紅色字體讀取

三檔(MODEL 2503型)    500V檔按藍色字體讀取

1000V檔按黑色字體讀取

500V檔按紅色字體讀取

產品別稱：數字兆歐表、指針兆歐表、絕緣表、數字高壓兆歐表、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、電子式絕緣電阻測試儀 、大功率高壓兆歐表
