ETCR3100C土壤土壤電阻率測試儀使用方法
土壤電阻率是單位長度的土壤電阻的平均值與截面面積乘積，單位是 Ω·m，土壤電阻率測試儀，就是能直接測試出土壤電阻率，顯示屏能直接讀取土壤電阻率的儀器，土壤電阻率測試儀使用方法是怎樣的呢？
下面我們以ETCR3100C土壤土壤電阻率測試儀為例，講解一下土壤電阻率測試儀使用方法。
一、測試原理

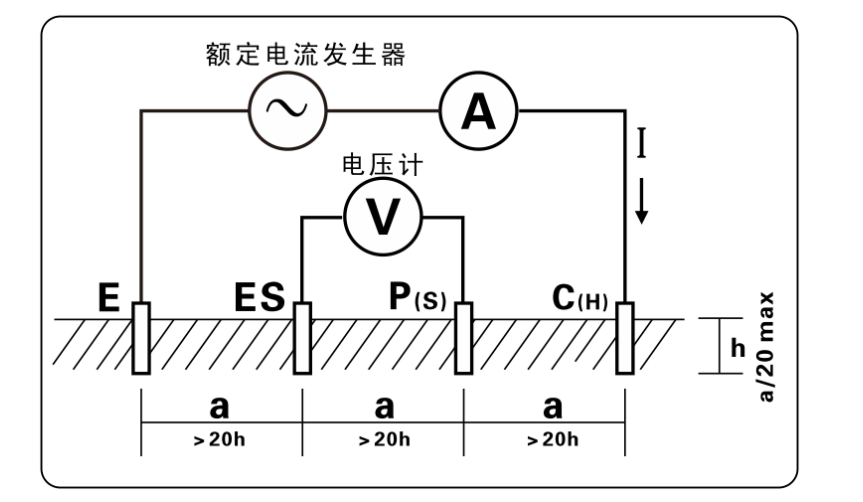

土壤電阻率(ρ)測量采用4極法(溫納法)：E接地極與C(H)電流極間流動交流電流I，求P(S)電壓極與ES輔助地極間的電位差V，電位差V除以交流電流I得到接地電阻值R，電極間隔距離為a(m),根據公式ρ=2πaR(Ωm)得出土壤電阻率的值，C(H)-P(S)的間距與P(S)-ES的間距相等時(都為a)即為溫納法。為了計算方便，請讓電極間距a遠大于埋設深度h,一般應滿足a>20h,見下圖：
a——電極間距
R——P(S)-ES電極間土壤的電阻
二、測試方法
1. 分布輔助地樁
測試區域有大有小，相對于小區域，可以一次性檢測，但相對于大的區域，可以按劃分區塊來測，這樣測出來的值更具有參考性。
比如要測一個長30米的區域，等距布輔助樁如下圖：
2. 輔助樁的深度
輔助樁的打的深度，應該小于或者等于樁間距的1/20,比如樁距10米，那么樁深度應該小于0.5米，一般標配樁長度在24CM左右，不用那么深。
3. 接線

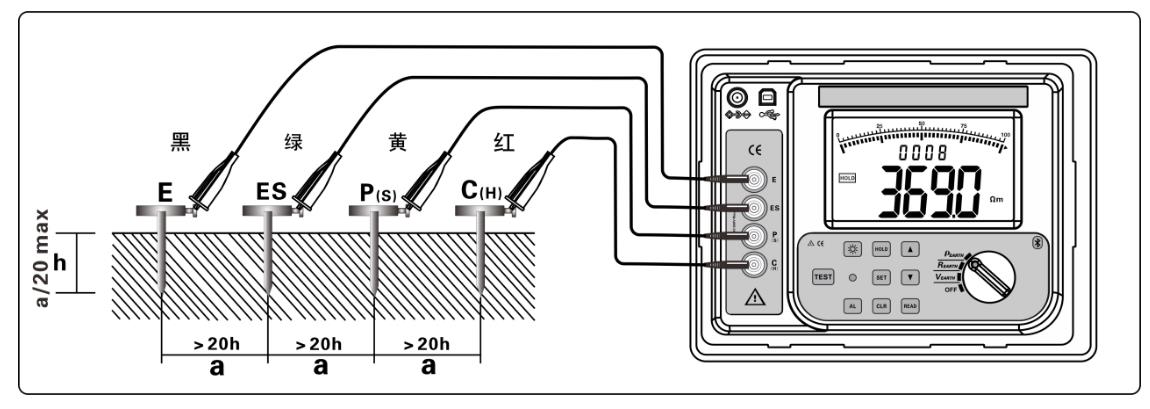

四極法(溫納法)：按下圖連接測試線，注意輔助接地樁間的間距及埋入深度，分別將C(H)、P(S)、ES、E輔助接地樁呈一直線深埋入大地，將接地測試線(紅、黃、綠、黑)從儀表的C(H)、P(S)、ES、E接口開始對應連接到被測C(H)、P(S)、ES、E輔助接地樁上。
4. 設置地樁間距
輔助接地樁的間距設置：連接好測試線后，先將轉盤旋鈕旋至“ρEARTH"位置，進入土壤電阻率測試模式，長按“SET"鍵(約3秒)進入輔助接地樁的間距設置，短按“SET"鍵移動光標，按“向上"或“向下"鍵改變當前數字大小(a值范圍:1m～100m)，再長按“SET"鍵保存設定的a值，并返回土壤電阻率測試模式。
設定完a值后，在土壤電阻率測試模式下，按“TEST"鍵開始測試，并倒計數顯示測試進度，完成測試后顯示穩定的土壤電阻率值。
三、注意事項
1. 測試區域不宜過大，太大可以劃分小區域進行測試；
2. 地樁必須是等距分布在一條直線上；
3. 測試前必須設置正確樁距；
4. 測試的電阻率是視電阻率；
5. 不能在雨雪后測試；
6. 保證測試線和樁及儀器接觸良好；
7. 測試土壤的深度約等于地樁間距。
