1.1 概述

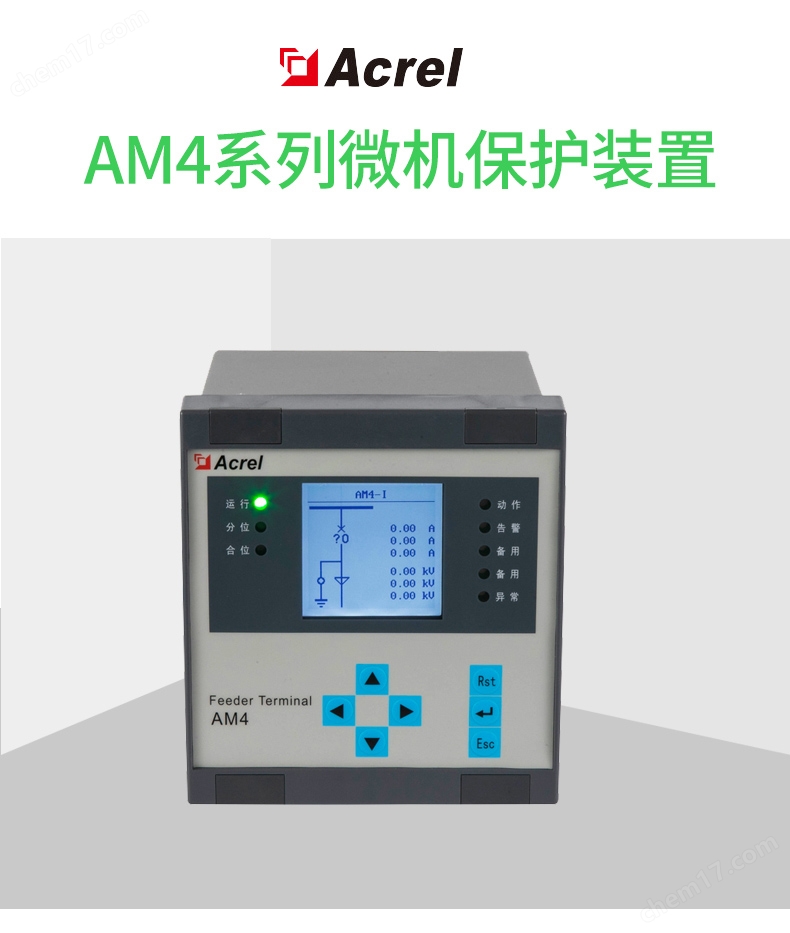

彭M4 系列微機保護裝置集保護、控制于一體，適用于35kV 及以下電壓等級的用戶終端變電站(所)，可實現用戶變電站的保護和控制。應用領域蓋電力、水利、交通、石油化工、煤炭、冶金等行業。

保護裝置采用優良成熟可靠的保護原理和算法，抗干擾性能強，可靠性高，保護實現方式靈活,通訊采用冗余設計。裝置具備13路開關量采集和5路繼電器輸出,能與Acre1-2000Z電力監控軟件配合，可以實現無人值班的終端用戶變電站配電自動化系統。

1.2 特點

成熟完善的保護功能:

保護裝置針對不同一次設備可以靈活配置不同的保護功能，可以實現 35kV 以下電壓等級變配電站保護控制功能，適用于線路、母聯、配電變壓器等設備的保護和自動控制功能。高性能硬軟件平臺:

AM4 系列保護裝置采用高性能的硬件平臺，全部采用工業級元器件，專業的EMC設計，配合完善的在線自檢測試程序，采用高性能處理器作為保護CPU，配置以大容量的RAM 和F1ash，使本產品具有較強的數據處理、邏輯運算和信息存儲能力。人性化:

裝置采用全漢化大屏幕液晶顯示，人機界面清晰易懂;靈活、舒適的按鈕設計，菜單式操作簡單、便捷;配備的計算機界面的調試與分析軟件，調試及維護簡單方便。豐芯富的接口資源:

6 路交流電流、4路交流電壓通道;

13 路開關量輸入通道(交直流兩用)、5路開關量輸出通道;獨立操作回路，可自適應 0.25~5A開關跳合閘電流;

1個 RS485 通訊接口、1個以太網通訊接口、1個 IRIG-B 對時接口;

1個USB接口，可通過U盤升級裝置程序，也可導出裝置的定值、故障錄波數據，方便故障分析。

靈活方便的接線方式:

裝置的4路交流電壓輸入可接相電壓，也可接線電壓或零序電壓或不平衡電壓，適應各種 PT接線方式。保護電流可接三相電流;另外一個交流電流通道可以接零序電流、不平衡電う空職我來蘭科理|砹璠捆緇絲籌耬羽慰者衞貳疚錦鲀率嶇隳齦甚電流。
