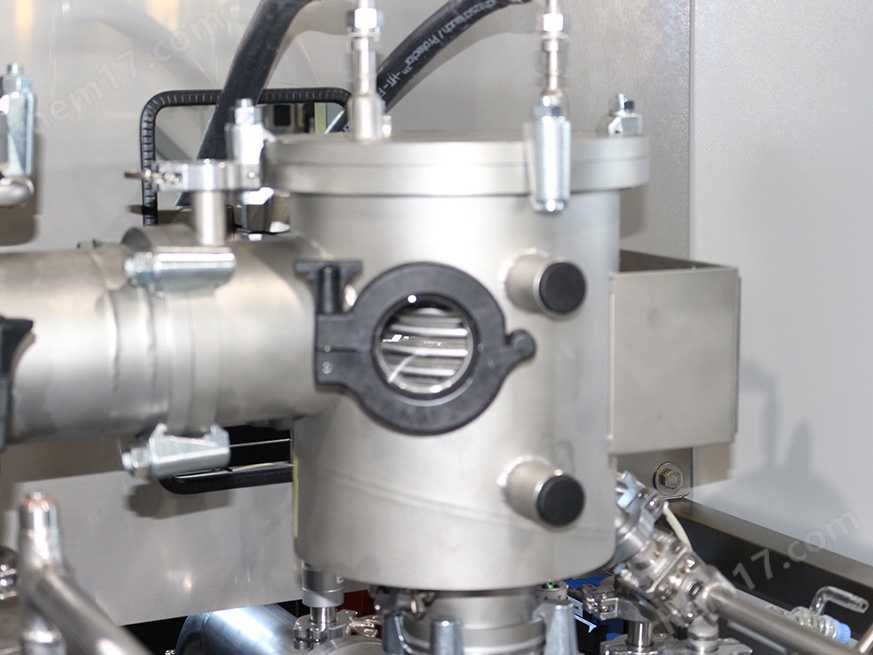

KD10 基礎版中試裝置具有 0.1 平方米刮膜加熱面積的不銹鋼短程蒸餾中試裝置。 KD10 設備適用于蒸發器溫度最高達300oC、壓力z低達 10?3mbar的工況，其處理量最高可達約 20 升/小時。

KD10 基礎版中試裝置是一款廣受歡迎的短程蒸餾中試設備，非常適合工藝開發和小規模生產。該裝置靈活性高，由于具備全加熱功能，可以兼?zhèn)涓哒扯群偷驼扯犬a(chǎn)品的蒸餾。KD10 可進行連續蒸餾操作，其標準配置如下：

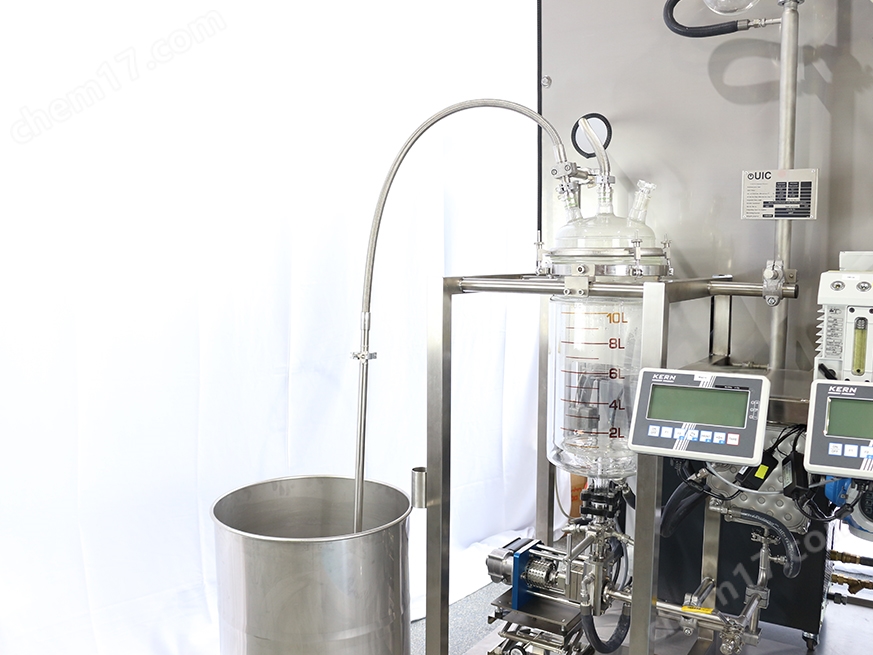

• 可加熱進料罐（容量 10 升），配備進料泵

• 脫氣裝置

• 蒸發器（含配套加熱器）

• 真空系統

• 冷阱（需手動填充）

• 用于收集餾出物和濃縮物的切割計量罐及出料泵

• 工作壓力z低可達 10?3mbar

1 - 真空上料裝置

真空上料裝置包括一臺小型真空系統，可直接從原料儲存容器（如罐式容器、圓桶、IBC容器）向抽真空的進料罐中連續補料。

2 -V-Tab智能蒸餾控制系統

通過平板電腦控制所有溫度控制單元、泵、傳感器、真空系統，以及餾出物和濃縮物的稱重系統。

3 - 質量流量計

用于精確且連續的進料流量測量。該選配件僅可與 V-Tab 系統搭配使用。

4 - 進料輸送泵

安裝在脫氣裝置與蒸發器之間的泵，用于替換該位置的標準虹吸管路。

5 - 濃縮物冷卻器

在濃縮物排放口處加裝的換熱器，用于快速冷卻濃縮物。尤其適用于濃縮物為高價值產物且對長時間受熱敏感的蒸餾工藝。

6 - 冷卻盤管型冷阱（帶冷卻單元）

連續冷卻的插入式冷卻器可省去手動補充制冷劑（液氮）的操作。

7 - 羅茨真空泵

用于替代標準油擴散泵。

8 - 帶有金屬彈性片的刮板式刮膜轉子（SKR）

帶有金屬彈性片的刮板式刮膜轉子SKR替代標準的輥輪式刮膜系統（WRS）。
