會(huì)員.png)
13
鋼研納克
300797
當(dāng)前位置：鋼研納克檢測(cè)技術(shù)股份有限公司>>技術(shù)文章>>樣品前處理對(duì)氧氮?dú)渎?lián)合測(cè)定的重要性
樣品前處理對(duì)氧氮?dú)渎?lián)合測(cè)定的重要性
鋼研納克氧氮?dú)浞治鰞x是一種用于測(cè)定材料中氧、氮、氫元素含量的高精度分析儀器。它廣泛應(yīng)用于化學(xué)、冶金工程技術(shù)領(lǐng)域，特別是在材料科學(xué)、化學(xué)工業(yè)、環(huán)境監(jiān)測(cè)、制藥和航空航天等領(lǐng)域有著重要的應(yīng)用。當(dāng)金屬材料中氧、氮、氫元素較高時(shí)會(huì)削弱其熱或冷加工性能、延展性、韌性、疲勞強(qiáng)度、機(jī)械加工性能、材料功能等性能，造成多孔性脆化、氫脆等問題。因此企業(yè)在材料研發(fā)、應(yīng)用過程中高度關(guān)注金屬材料中氧、氮、氫元素含量，氧氮?dú)浞治鰞x是材料研究、質(zhì)量控制不可或缺的分析工具。
在實(shí)際檢測(cè)過程中，大多數(shù)用戶會(huì)遇到數(shù)據(jù)不穩(wěn)定、重復(fù)性差、與理論值偏差大等問題——常被忽視的關(guān)鍵環(huán)節(jié)就是樣品前處理。
1、樣品前處理對(duì)分析結(jié)果的影響
氧/ Oxygen
氧是非常活潑的元素，容易與金屬反應(yīng)形成氧化物，金屬中的氧多數(shù)以氧化物的形式存在，少量以固溶體的形式存在。定氧樣品制備要求高，一般要求制成表面光潔的棒狀，對(duì)于易氧化的金屬，如無氧銅等，要求分析人員在測(cè)試前用銼刀等處理表面至光潔狀態(tài)，分析前需用丙酮等溶劑清洗，晾干。對(duì)于金屬中微量氧分析，表面處理尤為重要，氧化物通常富集在金屬表面，若未處理直接測(cè)試，會(huì)使氧的結(jié)果偏高。
氮/ Nitrogen
氮是惰性氣體，不易與金屬發(fā)生反應(yīng)，常以固溶體的形式存在于金屬中，存在形式較為穩(wěn)定。定氮樣品制備要求不高，可以由送樣人自行完成。一般要求無污染、表面光潔的棒狀，分析前需用丙酮等溶劑清洗、晾干。
氫/ Hydrogen
氫是最輕的元素，通常以固溶體的形式存在于金屬中，容易“流動(dòng)”，加熱會(huì)逃逸，遇潮會(huì)增氫。因此，定氫樣品制備要求很高，不同樣品的處理過程不同，一般要求制成表面光潔的棒狀。加工樣品時(shí)，不能溫度過高、不能沾染油漬，確保無污染，清洗樣品不能使用超聲波清洗。制樣時(shí)用車床車制或切斷，用銼刀銼均可能造成氫的逃逸，使結(jié)果偏低。對(duì)于測(cè)定鋁中微量氫此類特殊樣品制備，需要處理完樣品之后立即投樣，將水汽對(duì)測(cè)氫的影響降到最低。
2、其他因素對(duì)分析結(jié)果的影響
對(duì)于一些粉末樣品，要求均勻度較好，當(dāng)顆粒度較大或不均勻時(shí)，會(huì)導(dǎo)致分析過程中釋放不完全或重復(fù)性較差；冶金、陶瓷材料或合金樣品中，若夾雜有機(jī)物或其他揮發(fā)組分，也會(huì)使分析值出現(xiàn)偏差。
因此氧氮?dú)湓芈?lián)合分析時(shí)，應(yīng)考慮氧和氫活潑的特性，樣品前處理作為重要的步驟，要確保表面無油漬、光潔、無水汽，制備過程不能溫度過高。
3、鋼研納克氧氮?dú)湎盗袣怏w分析儀
鋼研納克檢測(cè)技術(shù)股份有限公司是國內(nèi)鋼鐵行業(yè)的檢測(cè)機(jī)構(gòu)，國內(nèi)金屬材料檢測(cè)領(lǐng)域業(yè)務(wù)門類齊全、綜合實(shí)力強(qiáng)的測(cè)試研究機(jī)構(gòu)之一；是中國分析儀器設(shè)備制造的專業(yè)企業(yè)，國內(nèi)元素檢測(cè)領(lǐng)域儀器種類齊全、綜合實(shí)力強(qiáng)的儀器裝備的研究機(jī)構(gòu)之一。鋼研納克氧氮?dú)湎殿惙治鰞x，可以快速、準(zhǔn)確地實(shí)現(xiàn)鋼鐵、金屬粉末、有色金屬、陶瓷、礦產(chǎn)等固體無機(jī)材料中氧、氮、氫元素的全量程范圍測(cè)定。

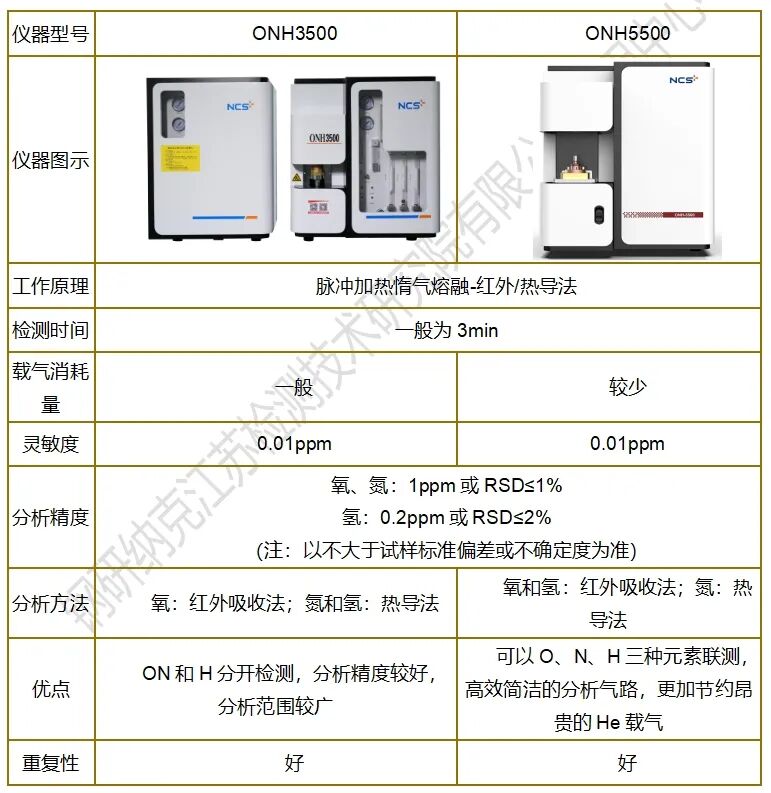

鋼研納克氧氮?dú)湎盗袣怏w分析儀
